TSMC xác nhận tiến trình A14 đạt hiệu suất vượt 15% và tiết kiệm điện 30% so với N2. Điểm nhấn công nghệ là SRAM cell thu nhỏ 20%, mở đường cho chip AI/HPC có bộ nhớ đệm lớn hơn.

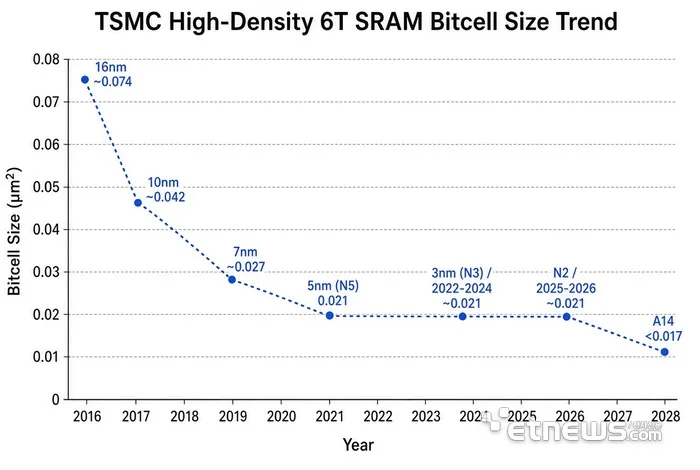

Trong suốt 5 năm qua, ngành công nghiệp bán dẫn đã đối mặt với một thách thức kỹ thuật nghiêm trọng: sự trì trệ trong việc thu nhỏ kích thước SRAM (Static Random Access Memory). Các tiến trình 5nm, 3nm và 2nm (N2) của TSMC đều bị mắc kẹt ở mức bit cell size khoảng 0.021 µm², trong khi các transistor logic vẫn tiếp tục được thu nhỏ. Tình trạng này khiến bộ nhớ đệm (cache) trở nên ngày càng đắt đỏ và chiếm nhiều diện tích die hơn, gây áp lực lớn lên chi phí sản xuất của các dòng CPU và GPU hiệu năng cao. TSMC đã chính thức công bố giải pháp cho vấn đề này thông qua tiến trình A14 (1.4nm). Theo dữ liệu kỹ thuật mới nhất, A14 sẽ đưa kích thước SRAM cell xuống dưới 0.017 µm². Đây là bước nhảy vọt vượt trội, giảm hơn 20% diện tích so với các thế hệ tiền nhiệm. Sự đột phá này không chỉ giúp TSMC giữ vững vị thế dẫn đầu mà còn tạo ra lợi thế cạnh tranh rõ rệt so với Samsung và Intel, những đối thủ khó có thể công bố các thông số SRAM tương đương trong các tiến trình 14 Angstrom của họ vào thời điểm hiện tại. Việc tái thiết lập xu hướng thu nhỏ SRAM có ý nghĩa chiến lược sâu sắc đối với các nhà thiết kế chip. Thay vì phải chấp nhận chi phí cao cho mỗi MB cache, các hãng như AMD, Intel hay Nvidia có thể tận dụng diện tích die được giải phóng để tích hợp thêm dung lượng cache mà không làm tăng kích thước vật lý của chip. Điều này đặc biệt quan trọng trong bối cảnh hiệu năng bộ nhớ và băng thông đang trở thành nút thắt cổ chai (bottleneck) chính trong các kiến trúc xử lý hiện đại.
Theo thông cáo chính thức từ TSMC, tiến trình A14 được thiết kế để thúc đẩy quá trình chuyển đổi AI bằng cách cung cấp khả năng tính toán nhanh hơn và hiệu suất năng lượng vượt trội. Cụ thể, A14 nhắm đến mức cải thiện tốc độ từ 10-15% so với N2 ở cùng mức công suất tiêu thụ. Ngược lại, nếu giữ nguyên mức hiệu năng, tiến trình này có thể giảm mức tiêu thụ điện năng từ 25-30%. Đây là những con số ấn tượng, khẳng định cam kết của TSMC trong việc tối ưu hóa cả ba yếu tố: Công suất (Power), Hiệu năng (Performance) và Diện tích (Area) - tức là PPA (Power, Performance, Area). Ngoài ra, TSMC cũng xác nhận mức tăng mật độ chip (chip density) khoảng 20% so với thế hệ trước. Sự kết hợp giữa mật độ logic cao hơn và SRAM hiệu quả hơn tạo ra một nền tảng lý tưởng cho các ứng dụng AI/HPC (High-Performance Computing). Trong khi N2 bắt đầu sản xuất hàng loạt vào quý 4/2025, A14 được kỳ vọng sẽ tiếp nối vị thế dẫn đầu, mở rộng tầm ảnh hưởng của TSMC trong lĩnh vực bán dẫn tiên tiến. Điểm đáng chú ý là TSMC nhấn mạnh rằng A14 không chỉ là một bước nâng cấp đơn thuần mà là một giải pháp toàn diện cho bài toán năng lượng trong kỷ nguyên AI. Với sự gia tăng đột biến của các workload AI, khả năng xử lý nhiều phép toán hơn trên mỗi watt điện trở thành tiêu chí sống còn. A14 chính là câu trả lời kỹ thuật cho nhu cầu này, giúp các thiết bị di động và máy chủ AI vận hành thông minh hơn và bền bỉ hơn.
Theo TSMC, tiến trình A14 được định vị là giải pháp tối ưu cho các ứng dụng AI và HPC. Sự cải thiện về mật độ SRAM cho phép các chip AI tích hợp bộ nhớ đệm lớn hơn ngay trên die, giảm thiểu sự phụ thuộc vào bộ nhớ ngoài (DRAM) vốn có độ trễ cao và tiêu thụ nhiều điện năng. Điều này đặc biệt quan trọng cho các mô hình ngôn ngữ lớn (LLM) và các tác vụ suy luận (inference) đòi hỏi băng thông bộ nhớ cực cao. Đối với thị trường thiết bị di động, A14 hứa hẹn sẽ nâng cao khả năng AI trên thiết bị (on-board AI). Với hiệu năng tăng 15% và mức tiêu thụ điện giảm 30%, các smartphone thế hệ tiếp theo sẽ có thể xử lý các tác vụ AI phức tạp ngay trên thiết bị mà không cần phải gửi dữ liệu lên cloud, đồng thời kéo dài thời lượng pin. Đây là một bước tiến quan trọng trong việc biến smartphone thành các trung tâm xử lý AI cá nhân thực sự. TSMC cũng cho biết sự quan tâm từ các khách hàng lớn trong lĩnh vực AI/HPC và smartphone đối với A14 đang ở mức rất cao. Điều này phản ánh sự tin tưởng của các nhà sản xuất chip vào khả năng của A14 trong việc giải quyết các thách thức kỹ thuật hiện tại. Trong khi các đối thủ như Samsung và Intel vẫn đang vật lộn với các vấn đề về yield và hiệu năng ở các tiến trình tương đương, TSMC đang củng cố vị thế độc tôn của mình trong chuỗi cung ứng bán dẫn toàn cầu.
TSMC xác nhận rằng quá trình phát triển A14 đang diễn ra suôn sẻ, với hiệu suất yield (tỷ lệ chip đạt chuẩn) vượt xa so với kế hoạch ban đầu. Đây là một tín hiệu tích cực cho thấy TSMC đã kiểm soát tốt các thách thức kỹ thuật trong quá trình sản xuất, đặc biệt là trong việc tích hợp các transistor nanosheet tiên tiến và tối ưu hóa SRAM. Việc yield cao không chỉ giúp giảm chi phí sản xuất mà còn đảm bảo nguồn cung ổn định cho các khách hàng chiến lược. Trong bối cảnh cạnh tranh gay gắt, việc TSMC duy trì được lợi thế về cả hiệu năng, mật độ và yield là yếu tố then chốt giúp họ giữ chân các khách hàng lớn nhất trong ngành. Các đối thủ như Samsung và Intel vẫn đang gặp khó khăn trong việc thu hẹp khoảng cách về công nghệ và năng lực sản xuất. TSMC, với sự đầu tư mạnh mẽ vào R&D và cơ sở hạ tầng sản xuất, đang tạo ra một rào cản kỹ thuật khó vượt qua. A14 không chỉ là một tiến trình mới mà là một bước ngoặt trong chiến lược công nghệ của TSMC. Bằng cách giải quyết bài toán SRAM và tối ưu hóa PPA, TSMC đang mở ra một kỷ nguyên mới cho ngành bán dẫn, nơi mà hiệu năng và hiệu suất năng lượng không còn là hai mặt đối lập mà có thể cùng được tối ưu hóa. Điều này sẽ định hình lại các tiêu chuẩn thiết kế chip trong những năm tới, đặc biệt là trong lĩnh vực AI và HPC.
Sự ra đời của A14 sẽ có tác động sâu rộng đến hệ sinh thái phần cứng. Các nhà sản xuất CPU và GPU sẽ có thêm công cụ để thiết kế các chip với hiệu năng cao hơn và mức tiêu thụ điện thấp hơn. Điều này sẽ thúc đẩy sự phát triển của các ứng dụng AI, HPC và di động, mở ra nhiều khả năng mới cho người dùng cuối. Các chip được sản xuất trên tiến trình A14 sẽ có khả năng xử lý các tác vụ phức tạp hơn, nhanh hơn và tiết kiệm điện hơn so với các thế hệ trước. Ngoài ra, A14 cũng sẽ tạo ra một cuộc cạnh tranh mới trong ngành bán dẫn. Các đối thủ của TSMC sẽ phải nỗ lực hơn nữa để thu hẹp khoảng cách về công nghệ và năng lực sản xuất. Điều này sẽ thúc đẩy sự đổi mới và phát triển trong ngành, mang lại lợi ích cho người tiêu dùng. Tuy nhiên, với lợi thế hiện tại, TSMC vẫn được dự đoán sẽ giữ vững vị thế dẫn đầu trong những năm tới. Tóm lại, TSMC A14 không chỉ là một tiến trình bán dẫn mới mà là một bước tiến quan trọng trong lịch sử phát triển của ngành công nghiệp bán dẫn. Với sự cải thiện vượt trội về SRAM, hiệu năng và hiệu suất năng lượng, A14 sẽ đóng vai trò then chốt trong việc thúc đẩy sự phát triển của AI, HPC và các ứng dụng di động. Đây là một minh chứng rõ ràng cho năng lực đổi mới và dẫn đầu của TSMC trong lĩnh vực công nghệ bán dẫn toàn cầu.
